六、QT5S(THQ1)工业桥机凸轮控制器型联动控制台

发布日期： 2025-2-20 本文被阅读 682 次

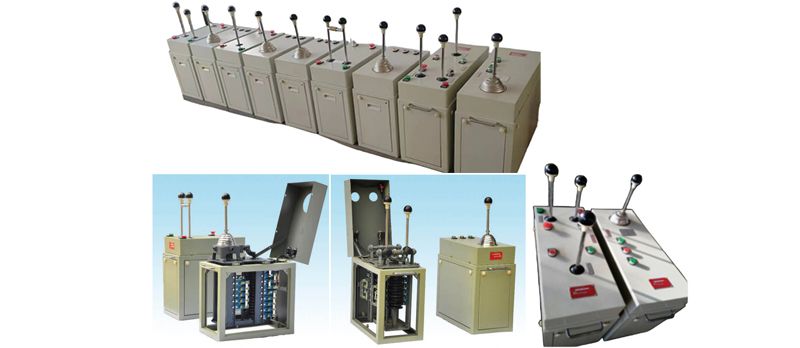

一、QT5S系列桥机联动控制台概述：（内装KTJ15接触组）:

QT5S系列联动台是全凸轮控制器型联动台。适用于交流50Hz（或 60Hz），额定电压660V及以下和直流电压440V及以下的主电路和控制电路中，控制起重机运输机械电动机的起动、调速、制动及换向。

本型联动控制台主要用于工业双梁桥式起重机，特别是钢铁行业更是大量使用。

全凸轮控制器联动台的特点是操作杆长，操作力偏大，且触头组触点容量也大。触点额定电流由10A、32A、63A三种规格。装备32A、63A的触头组的联动台可直接接入主回路中。控制电动机的动作。装备10A触头组的联动台只能接入控制回路中，通过控制屏控制电动机的动作。

二、执行标准：

中华人民共和国机械行业标准JB/6748-2013。

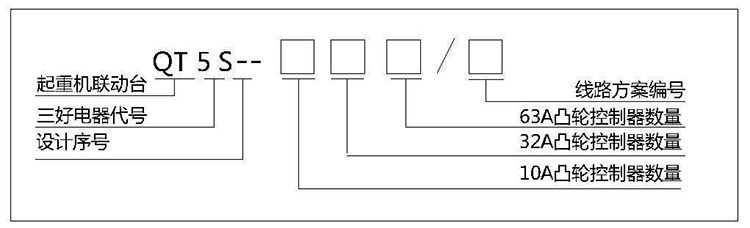

三、型机及其含义：

四．结构概述：

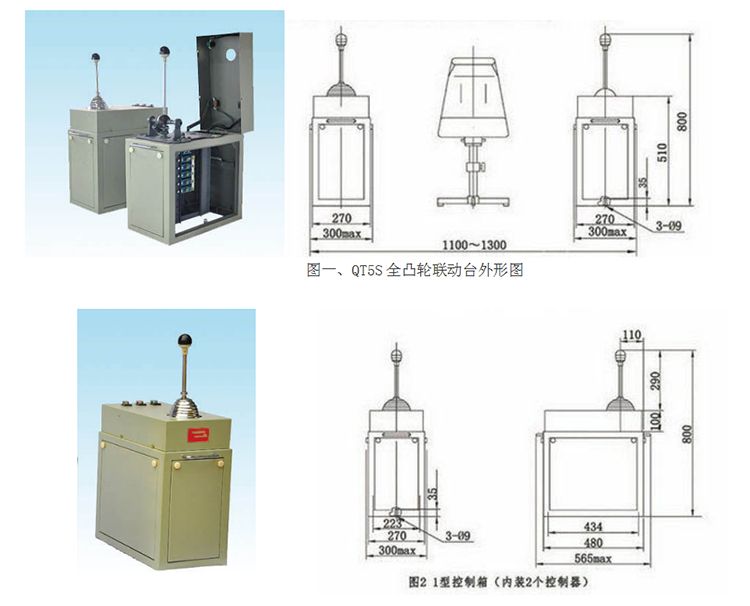

联动台是由左、右控制箱构成。左箱操纵机构采用传统的铸件支座机构，右箱为创新结构。按需要位置在底板上安装。客户需要时，提供座椅和脚踏开关。

控制箱分为操作传动机构、专用控制器和箱体三部分。

操作手柄是球形。为避免由于起重机和意外碰撞使操纵机构误动作，我公司联动台左、右控制箱各个手柄均设有零位自锁装置，操作时须提握下半球，才能使手柄内的定位杆离开零位，方可操作。当连续操作时，长时间提手柄下半球不便或费力时，可将手柄下半球提起后再顺时针旋转，让下半球固定在提起位置，使零位自锁装置不起作用。工作完成后手柄扳回零位后，应将手柄下半球返转放下，使零位锁定装置。手柄操作时，有档位手感，并能可靠保持档位位置。

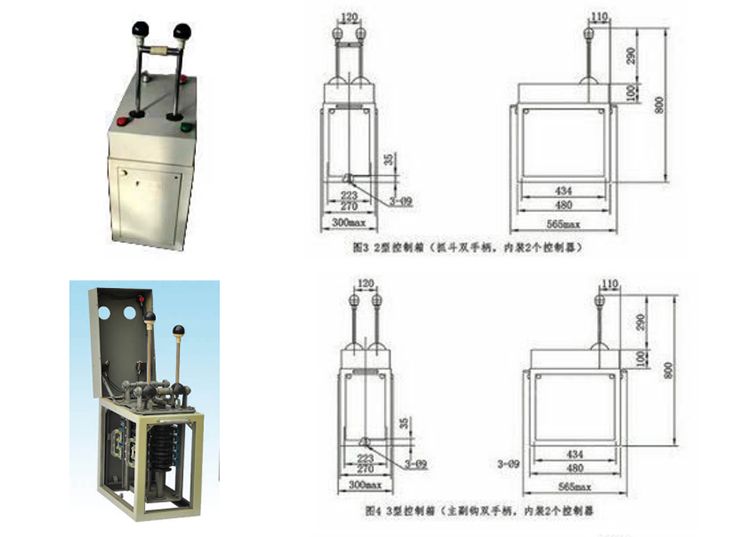

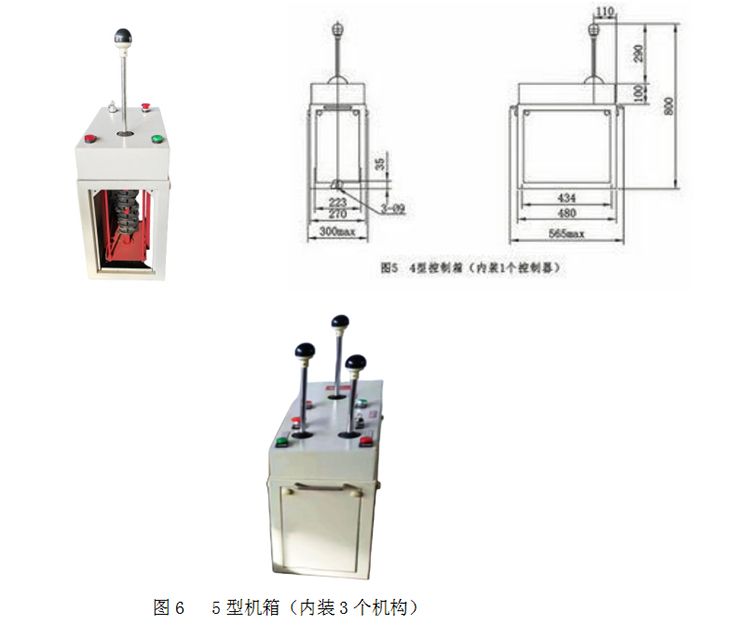

操作传动机构装在箱体上部的盖内，该机构按操作手柄形式和传动机构的不同，分为联动手柄、主副钩双手柄、抓斗双手柄和单手柄四种基本操作传动机构。

控制器是由凸轮、接触系统等组成。将控制器装在箱内并与操作传动机构相连接，控制器上方轴轴端固定的锥齿轮与操纵传动机构上的扇形锥齿轮相啮合，当操作手柄时，通过齿轮啮合，带动控制器轴转动，装在轴上的一串凸轮就按规定程序将控制器的触头开或闭。定位棘轮上冲六个定位孔，定位螺钉装入位置不同的孔内，即可决定操纵手柄的档位数，在左右各六档的范围内，档位数可以任意选择。定位棘轮弹簧力是可以调整的，这样就可以根据具体情况，在分档清楚的前提下，调整棘轮弹簧力使手柄操作力在许可的范围内。凸轮机构为插入式，这样不仅保证了装配位置准确，而且如欲变换触头分合程序时，可以方便的取下任意凸轮，不必将整台产品大拆大卸。

各传动轴均用滚动轴承支承，转动灵活，操作省力。

接触系统所用触头组系全国统一设计的KTJ15凸轮控制器的触头组，质量可靠。额定容量有直流10A、交流10A、32A、63A四种规格。箱体由框架、门和盖组成，它们均用钢板焊接而成。盖上面可安装一定数量的小型电器元件。四个门均可开启，方便配线和维修。传动机构和控制器可以一起从箱体内取出。

五.技术参数：

手柄操作力（只操作一台控制器）：10A控制机构不大于25N，32A控制机构不大于40N，63A控制机构不大于50N。

控制档位：左右各六档。

控制回路：17个。

控制台所用的32A触头组可直接控制12千瓦及以下的绕线式电动机，63A触头组可直接控制22千瓦及以下的绕线式电动机.

本联动台按机构数量分类，可以分为三级构、四机构、五机构三种，按功能分为吊钩式、主副钩式和抓斗式三种主要形式。

六.安装、调整、及维护：

6.1 联动台应用3个螺钉固定，接地螺钉必须可靠接地。

6.2 按照电器原理图的要求，分别逐档操作联动台，观察触头的分合是否与触头分合程序表相符。

6.3 在通电前必须检查电动机、电阻器和控制屏等有关电气系统的接线是否正确，接地是否可靠。对于主令式联动台在通电前应将控制屏主开关断开，只操纵控制回路，来观察各接触器的运行程序是否正确。
