七、QT6S工业桥机主令控制器型联动控制台

发布日期： 2025-2-20 本文被阅读 1224 次

1.概述：

QT6S全金属主令控制器型工业桥机联动台主要用于工业双梁桥式起重机，特别在钢铁企业用的特别多。用于交流50Hz(60Hz)，额定电压380V和直流电压220V的桥式起重机控制电路中与PLC变频器或保护箱控制屏配合、控制天车电机的起动、调速、制动和换向等。

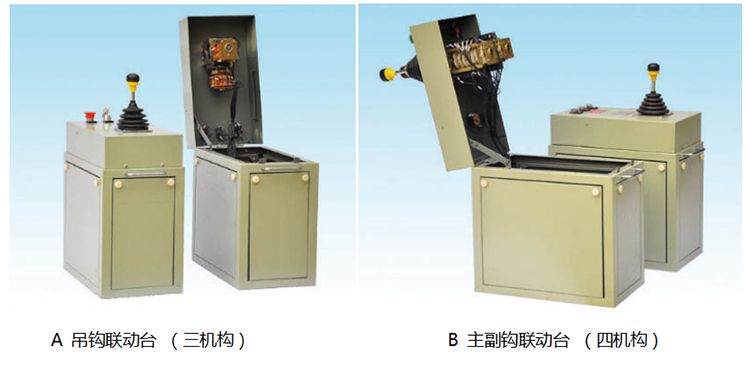

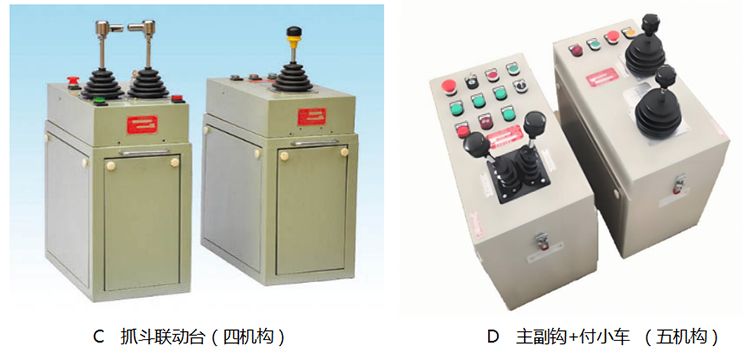

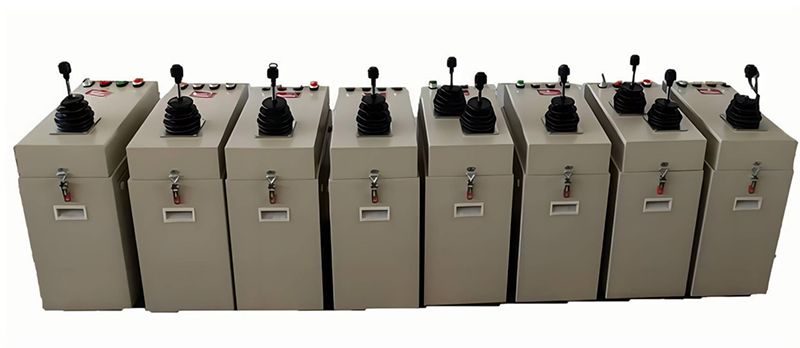

2. QT6S全主令控制器型联动控制台照片：

3.分类：

QT6S型联动台由左右箱组成。联动台按功能分为A吊钩（三机钩）；B主副钩（四机构）；C抓斗（四机构）D主副钩+付小车（五机构）；共四种类型。

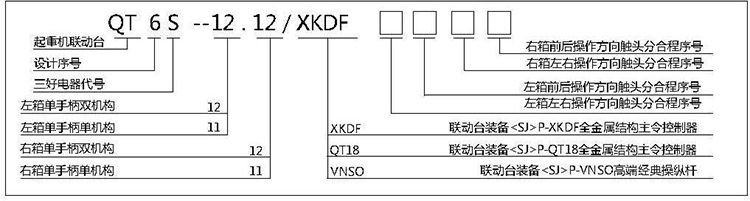

4.型号举例及意义：

5. 联动台配置主令手柄型号：

主令手柄有两种功能形式，一种手柄自复位功能，如QT6S配置的是<SJ>P-XKDF主令控制器；另一种是有档位手感、档位保持型，如QT6S联动台配置的QT18主令控制器。

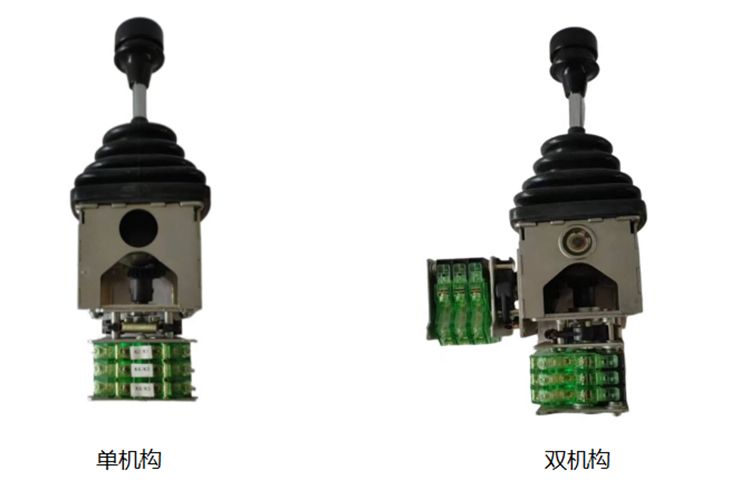

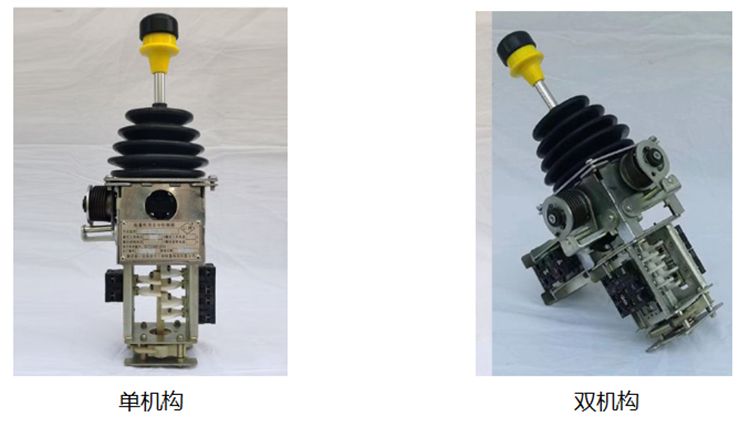

QT6S—12.11/XKDF口口口口联动台配置的是<SJ>P-XKDF全金属结构，具有手柄自复位功能的高端主令控制器。配置的主令照片：

QT6SA—12.11/QT18口口口口联动台配置的是<SJ>P-QT18型，有档位手感、档位保持型的主令控制器。配置主令控制器照片：

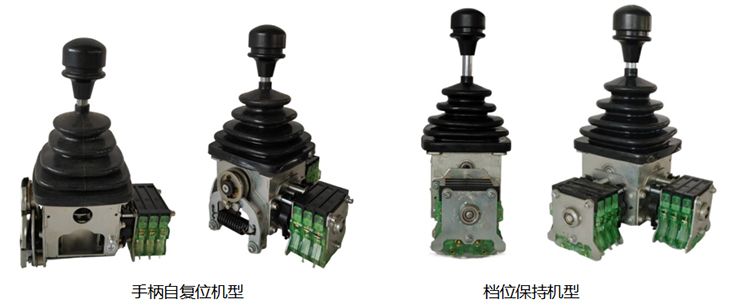

QT6SB—12.11/VNSO口口口口联动台配置的是<SJ>P-VNSO高端经典操纵杆，手柄自复位机型和档位保持机型。配置的高端经典操纵杆照片：

6. QT6S联动控制台分类：

QT6S联动控制台基本型有三机构、四机构、五机构。

三机构是左箱控制大车、小车，右箱是吊钩；

四机构是左箱控制大车、小车，右箱是主副钩或抓斗；

五机构是左箱单手柄、双机构控制大车、小车，右箱单手柄双机构控制主副钩和单手柄、单机构控制特殊小车。

7. 联动台技术参数：

联动台由机箱、桌面元件、主令控制器三大部分组成。

联动台桌面配置的按钮、指示灯、电锁等电气元件均为合格的国产元件。而联动台箱内配置的主令控制器均为我公司高配款主令控制器。联动台配置的主令控制器决定了联动台的技术参数，产品质量。只有主令控制器质量可靠耐用，联动台的产品质量才能被信任。

联动台内主令控制器机械寿命800万次，电寿命600万次。

8. 手柄操作方式：

有全方位联动型、一字型、十字型三种形式。

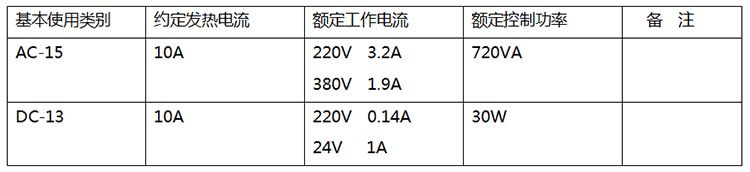

联动台电器参数由配置的主令控制器决定：

9. QT6S联动台外形及安装尺寸：

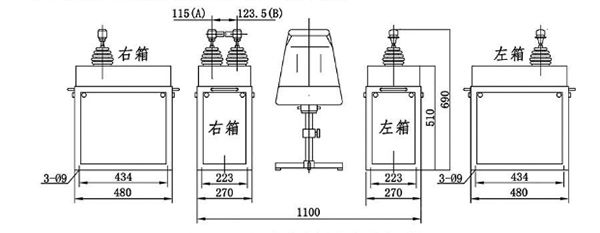

（1）、QT6S-12.11/XKDF主副钩联动台外形、安装尺寸图：

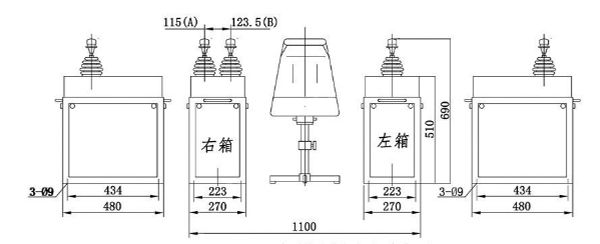

（2）、QT6S-12.11/XKDF抓斗联动台外形、安装尺寸图：

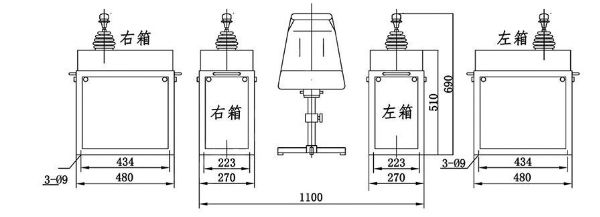

（3）、QT6S-12.11/XKDF吊钩联动台外形、安装尺寸图：

10.维修、保养及质保期承诺：

联动台内装的主令控制器每年应定期对转动部位清洁，涂润滑脂。在正常情况下，整机质保期一年。配备的主令控制器均为高配款，质保期三年。配置的桌面元件，执行国标规定。

11.订货须知：

客户按型号定义选定联动台型号。并签订订货合同。
