五、QT1(2.3.4)S轻型联动控制台
发布日期： 2025-2-20 本文被阅读 635 次
一、概述：

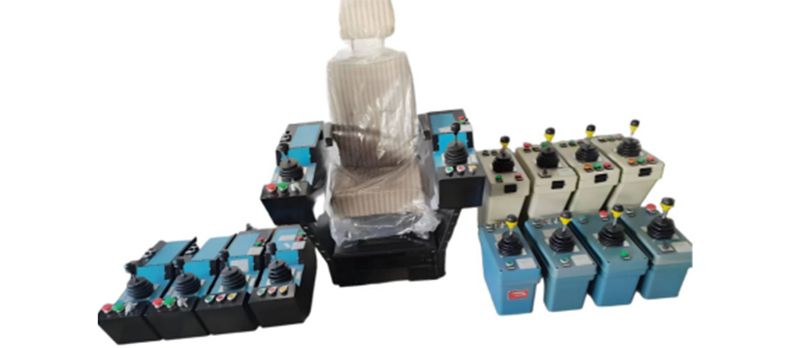

本公司轻型联动控制台主要用于塔式起重机。适用于交流50~60Hz，电压为380伏及以下。直流电压220伏及以下的控制线路中。控制起重机及类似条件的电气设备中电动机的启动、调速、制动和换向。轻型联动台共有4种型号，他们是：QT1S, QT2S, QT3S, QT4S。其配置的主令控制器全部是<SJ>P-XKDF全金属结构高端主令控制器。只有QT4S一体式联动台在用于欧式工业起重机和港口起重机时，<SJ>P-QT18、<SJ>P-VNSO主令控制器也可选用。

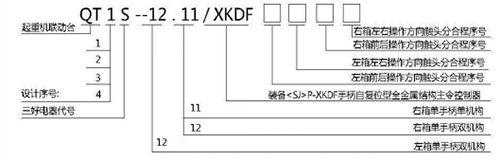

二、型号举例及定义：

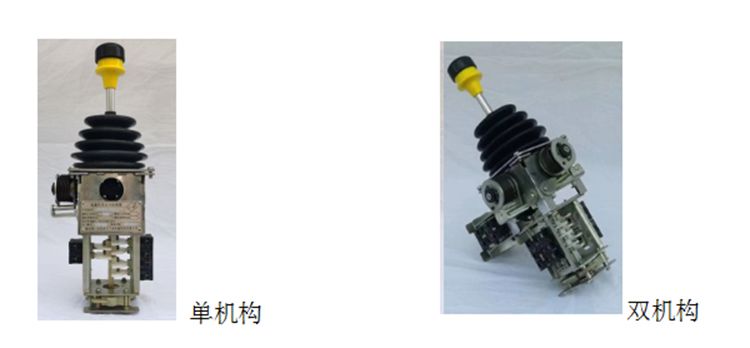

三、轻型联动台装备的为<SJ>P-XKDF主令控制器，照片如下图： （<SJ>P-XKDF主令控制器详见推介手册之三）
四、质保期:
本公司各系列轻型联动台，整机质保期为一年，而其配置的主令控制器用于塔吊质保期为五年。特别是在塔机工地现抟场中，不发生人为损坏，并在整个生命周期，能正常的保养维护，该联动台可与塔机同寿命，终身不用更换联动台。
五、联动台具体型号介绍：
1、QT1S塔吊轻型联动台
QT1S塔吊联动台由左、右箱构成，机箱为塑料制品。机箱内装备的为<SJ>P-XKDF全金属结构自复位型主令控制器。QT1S塔吊联动台安装在塔吊司机室内专用底座上使用（见安装后照片）。
该型塔吊联动台作为中小塔吊电器备件质量可靠，寿命超长。

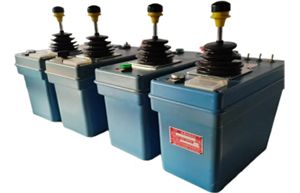

1.1、QT1S轻型联动台照片

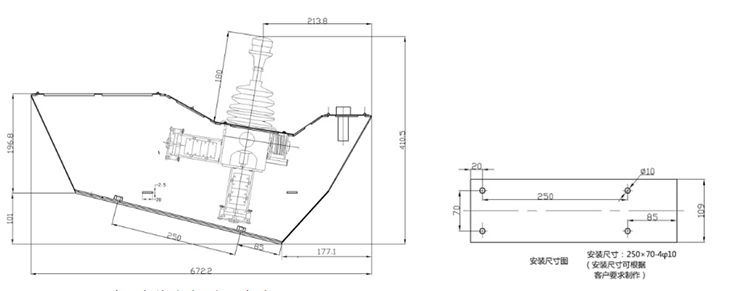

1.2、QT1S轻型联动台外形及安装尺寸图：

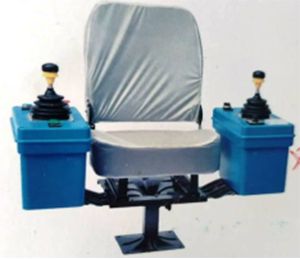

1.3、 安装后的照片：
2、QT2S落地式轻型联动台:
2.1、QT2S落地式联动台由左、右箱构成，机箱分为金属机箱和塑料机箱两种类型。装备<SJ>P-XKDF全金属高端主令控制器。左机箱配置单手柄双机构主令，右机箱配置单手柄单机构主令。该联动台可直接安装在塔吊司机室底板上，配上座椅就可使用。该QT2S落地式联动台主要用于中小塔吊电器备件。由于QT2S落地式轻型联动台机箱窄小。也可用于工业欧式起重机或一般工业桥式起重机上。

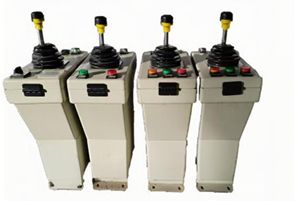

2.2、QT2S落地式轻型联动台照片

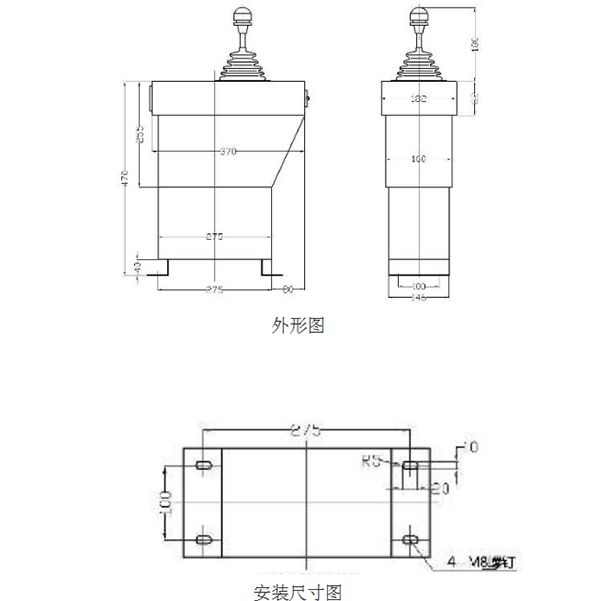

2.3、QT2S落地式轻型联动台外形及安装尺寸图：
3、QT3S轻型联动台:
3.1、QT3S轻型联动台是我公司专为中大型高价值的塔式起重机自行开发的一种高端塔机备件，机箱由全金属板材制成。每套联动台由左、右箱构成。其机箱内装备<SJ>P-XKDF全金属高端主令控制器。该轻型联动台应安装在塔机司机室内选配底座上使用。具体安装尺寸可选用本图安装尺寸，也可定制。
3.2、QT3S塔机联动台照片：
3. 3、QT3S塔机联动台外形及安装尺寸

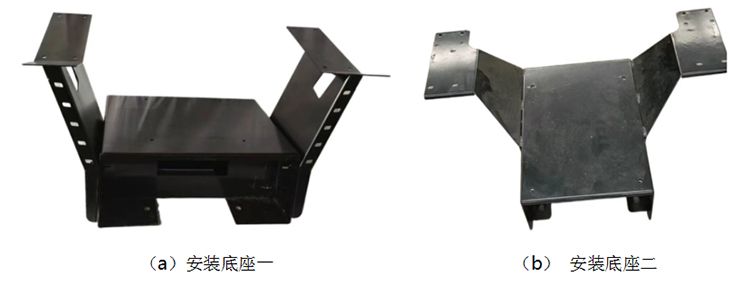

3.4、QT3S轻型联动台适配底座：
4、QT4S一体式轻型联动控制台:
4.1、QTS4 一体式轻型联动控制台是在QT3S轻型联动台的基础上开发的一种高端的联动控制台。配置了专用底座和座椅。
本一体式联动台用于建筑塔式起重机，机箱内装备<SJ>P-XKDF全金属高端主令控制器。当用于欧式工业起重机或港口起重机时，客户也可定制<SJ>P-VNSO经典操纵杆或<SJ>P-QT18工业操作手柄。
本机型轻型联动台可作为塔机主机厂为大中型塔机出厂配套，也可为大中型塔机用户维修或电器升级改造时作为备件选用。

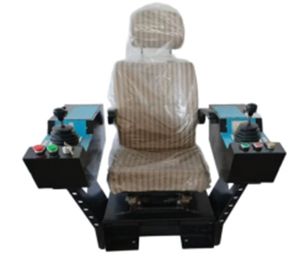

4.2、产品照片：

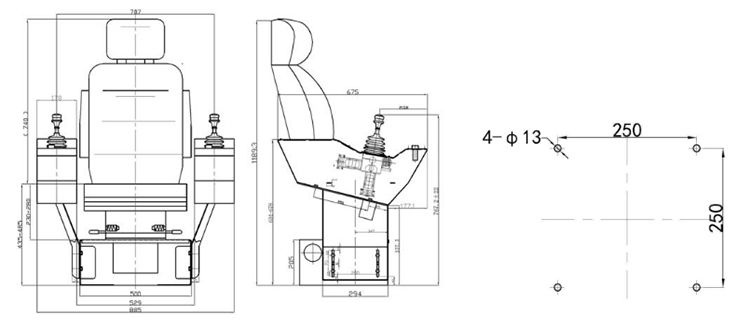

4.3、QT4S轻型联动台外形及安装尺寸：

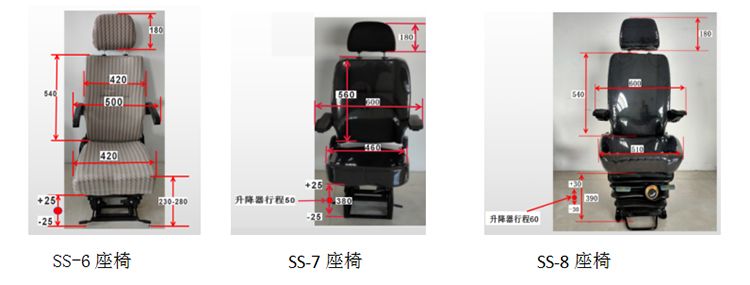

4.4、配置座椅照片（双速牌）：

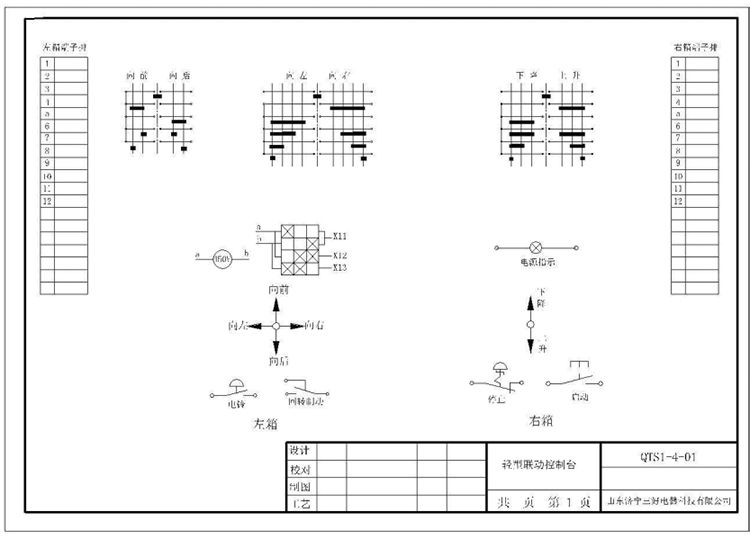

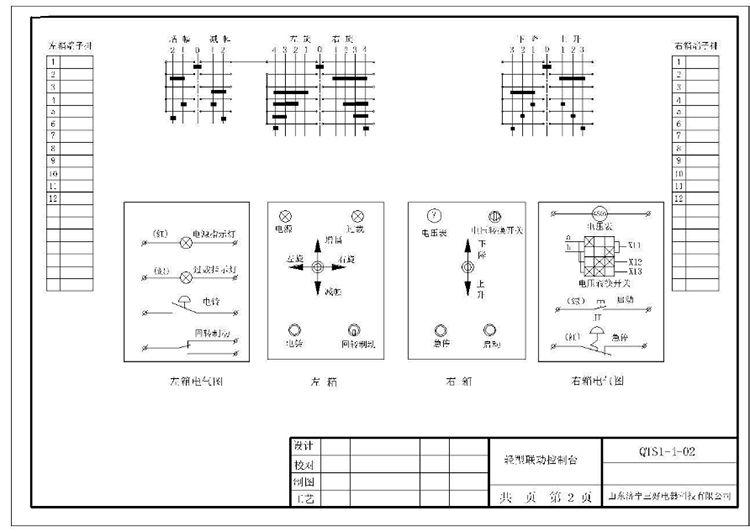

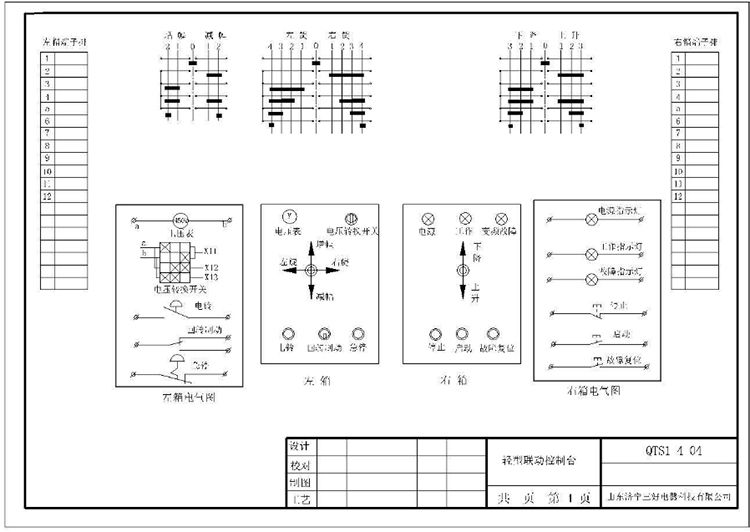

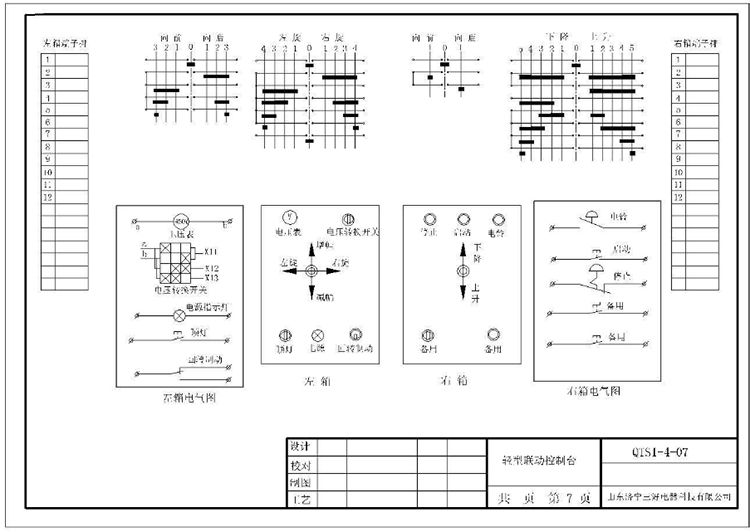

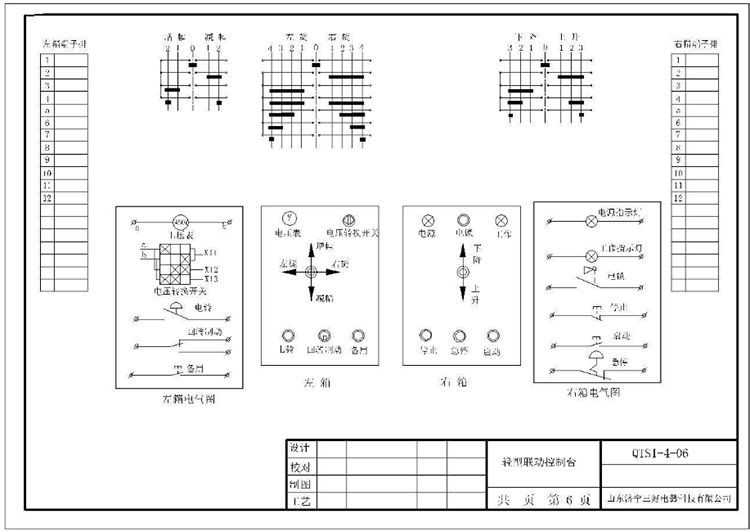

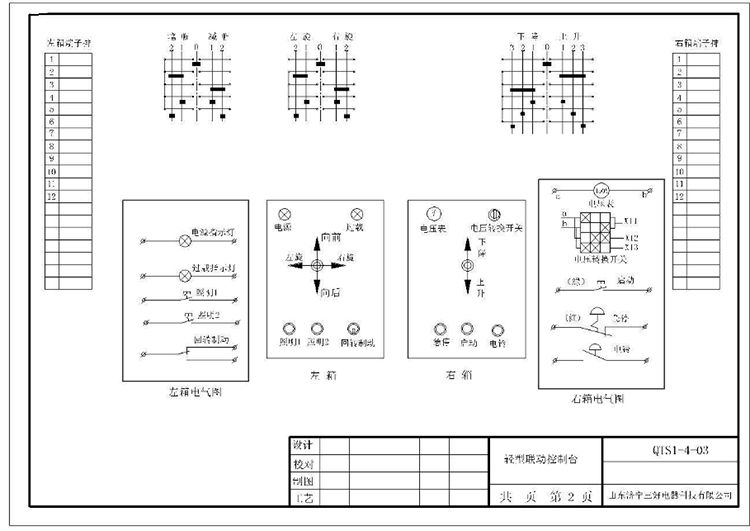

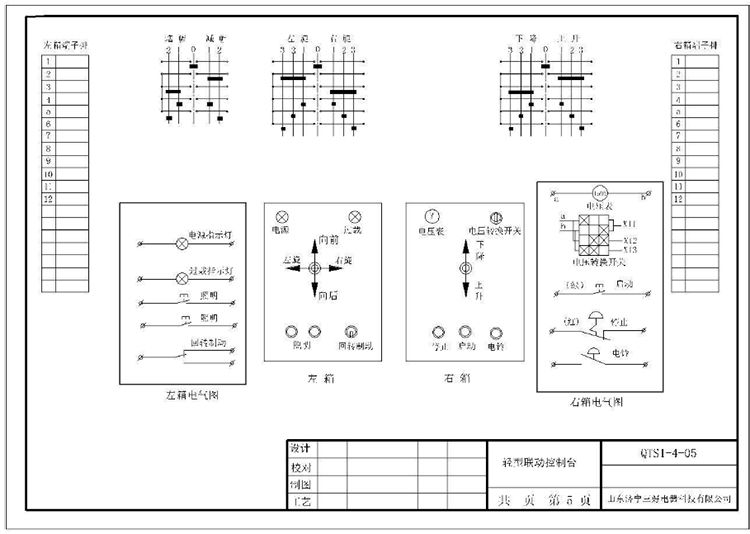

六、附件：轻型联动控制部分电气线路图：
本附件后附着的为塔式起重机轻型联动控制台部分线路原理图，可供客户选用。客户也可提供自己的联动台电气原理图，定制轻型联动控制台。
