一、<SJ>P-VNSO系列港机经典操纵杆
发布日期： 2025-2-19 本文被阅读 880 次
专利号：ZL2021 22302788.X
前言：
<SJ>P-VNSO系列港机经典操纵杆是我公司专家团队历经4年，以德国S+B公司的VNSO操纵杆为参考机型升级迭代。按照寿命周期中免维修、无故障长期运行的目标打造。自主创新研发出的一款非常坚固的高端经典操纵杆。该操纵杆为国内港口吊机、岸桥机等配套和维修备件，也可用于重要场合的冶金起重机上。其性能、整机可靠性、操作舒适性达到德国S+B同类机型先进水平。机械寿命、电寿命和性价比远高于国外品牌。可替代进口产品。主要安装于联动控制台或室内操作台上，用于控制电机的加速、运行和制动。是一款名符其实的大国品牌，是中国人的骄傲，值得客户放心选用。
一、执行标准：
（1）、符合IEC947，VDE0660 ；
（2）、执行JB/T13480—2018中国机械行业标准；
（3）、内控标准：机械寿命1000万次，电气寿命800万次。
二、机构创新特点：
1、各转动支承小型滚珠轴承化。（德国、法国同类产品均为滑动套）
2、配套触头组由易损件升级为正常零部件。
3、独创的手柄自复位机构，零位永不飘移，解决主令自复位机构寿命短板的世界难题。
4、结构坚固、扎实、耐操作力冲击。
5、超长使用寿命，超高性价比。

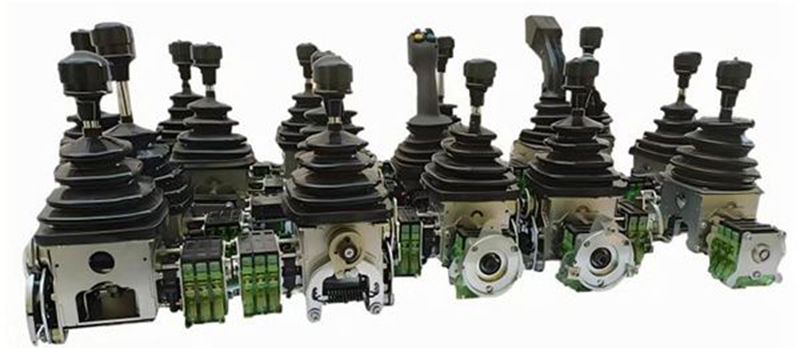

三、各机型产品：
四、分类:
1、按凸轮开关组数量分为单机构、双机构两种类型。单机构主令控制器操纵一个凸轮组合开关，手柄“一”字形操作；双机构主令控制器操纵两个凸轮组合开关，其手柄分为联动操作和“十”字形操作两种形式。AB-为前后操作，CD-为左右操作。
2、按手柄是否具备自动回零功能分为自动复位型和档位位置可靠保持型两种类型；
3、按手柄类型分为零位机械联锁手柄和航空手柄两种类型。
4、按输出电气信号分为，开关量信号，模拟量信号和数字信号三种类型。

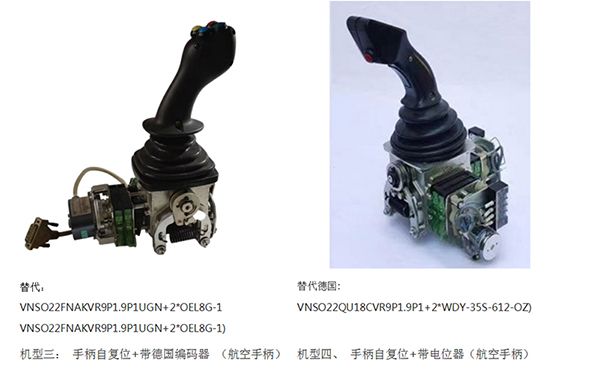

5、按结构分类：

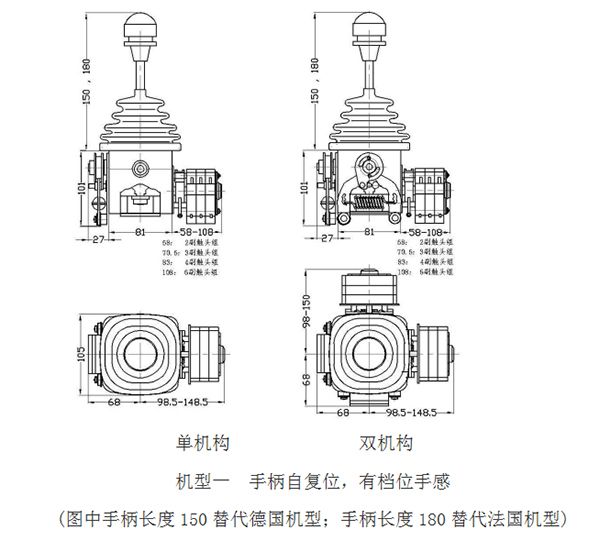

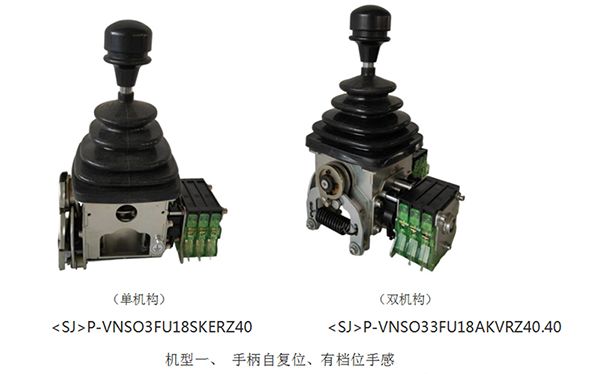

机型一，手柄自复位、有档位手感，输出开关量信号；

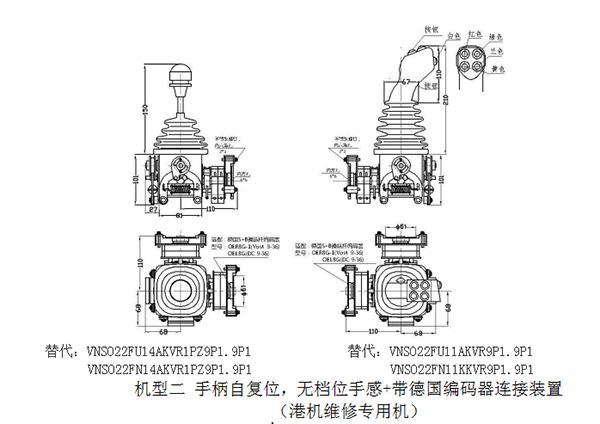

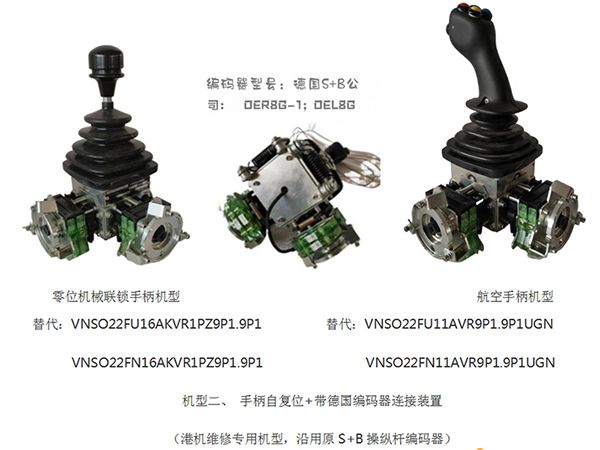

机型二，手柄自复位、无档位手感、带德国S+B编码器连接装置（专用维修机型）；(替代德国S+B公司Vnso操纵杆)
机型三，手柄自复位、无档位手感、带德国S+B编码器，输出数字信号；
机型四，手柄自复位+带电位器，输出模拟信号；

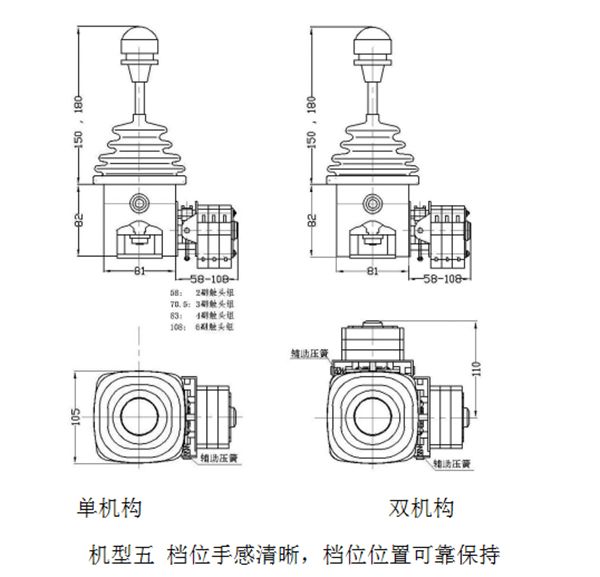

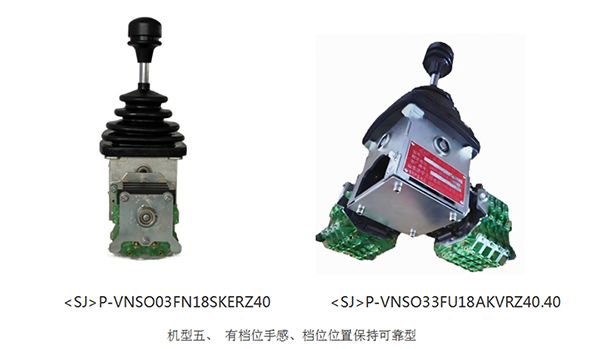

机型五，有档位手感，档位位置保持可靠
五、型号举例、分合程序 ：
1、型号举例、意义及含义：

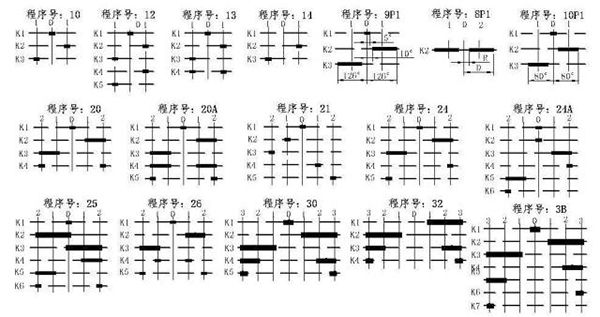

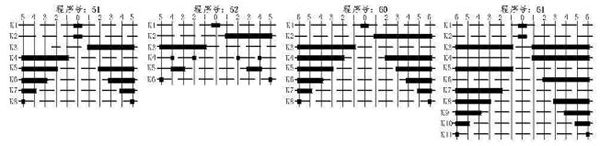

1、分合程序及程序号：
六、控制器的主要技术参数:

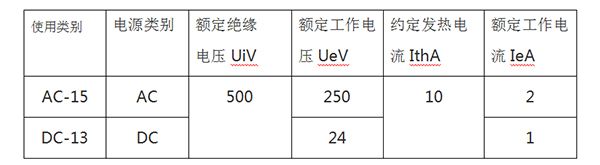

1 、基本参数表
2、适用于连续工作制和断续周期工作制。操作频率不大于每小时1200次，负载因数为 40%。
3、手柄操作力：手柄自复位型11N,档位顺滑省力；档位可靠保持机型10N。均符合人体工学。
4、操作手柄每个方向操作机构的机械寿命1000万次，触头组的电寿命800万次。
5、每个操作方向机构可安装2-6个触头总成。
6、档位：
7、环境条件：作用温度-40°C——+85°C。
8、防护：上部IP54,下部安装于防尘防潮空间内。

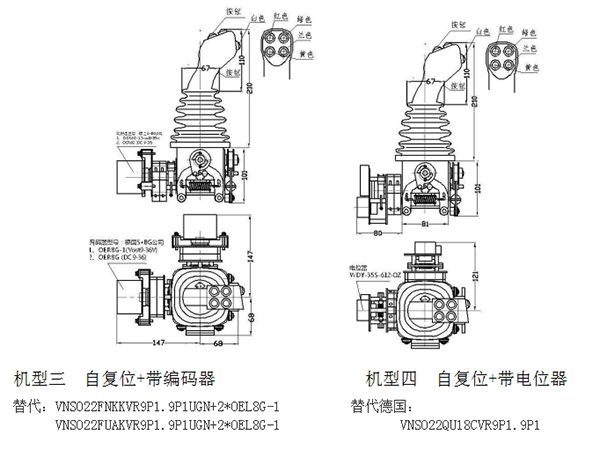

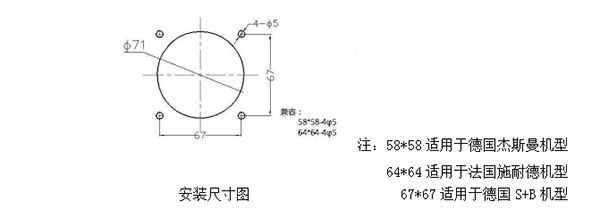

七、外形及安装尺寸:
1、操纵杆外形

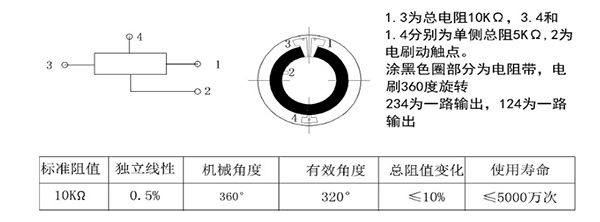

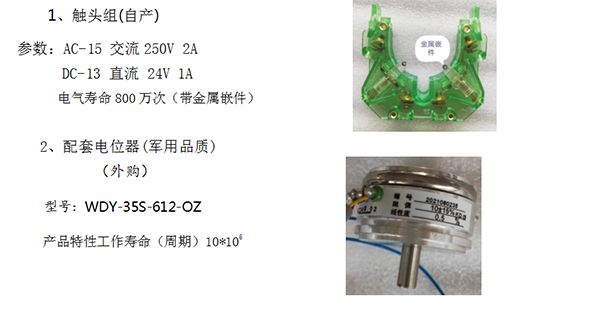

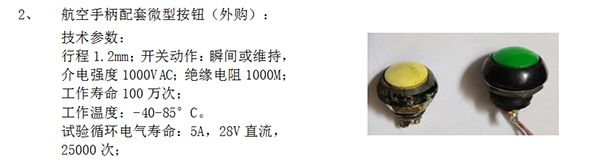

八、配套电器元件:
技术参数：
配套电位器制造商：宁波市北仑机械电器有限公司
九、安装、操作及维护保养：
1、安装：
1）.机械联锁手柄主令安装：将防尘罩下端从安装压盖上脱出，暴露安装压盖，松掉安装压盖上的4-M4紧固螺钉，然后将安装压盖从操作手柄上取下。此时将操纵手柄连同防尘罩一起从操作台面安装孔中由下向上穿出。然后将安装压盖重新套上，用4-M4螺丝将安装压盖和主令固定在操作台面上。蕞后将防尘罩重新套装在压盖上（先套好四个角，然后再将防尘罩四边贴紧在安装压盖上）。蕞后对主令的各触点按照主令的分合程序进行接线，运行调试。
2）.航空手柄机型安装：拧下安装压盖上的4-M4紧固螺钉，并将安装压盖从航空手柄中取下（航空手柄不得拆卸）。将航空手柄通过操作台面φ70的安装孔中从下面向上穿出。然后将卸下的安装压盖重新套入航空手柄上，再用4-M4螺钉通过58*58或67*67的φ5孔将安装压盖和主令壳体固定在操作台面上。将防尘罩重新套装在安装压盖上。手柄操作自如，主令的安装即可完成。
3）.触头组接线：本触头组接线系德国杰斯曼和S+B公司操纵杆触头组接线方式。即选用U型接线端子并拧紧。不建议使用管型接线端子。
4）.触头组的更换：
a.拆卸触头组:上推触头组两侧的拆卸块到位后，向下抽触头组，即可从主令触头组安装座上卸下。
b.安装触头组：触头组两脚对准黑色触头安装座，上推到位即可。
2、操作：
（1）.机械联锁手柄的操作：
操作方式一、上提操作手柄上的下手球，顺时针旋转90°，到位后手松开下手球，此时操作杆处于解锁状态。即可握住上手球进行操作。工作结束后，为防止误操作，下手球向上少提起，逆时针旋转90°，手松开后，操作杆进入锁定状态。
操作方式二 、提起下手柄，并将上下手柄一起握住，可直接操作，松开下手柄，主令锁定。
（推荐操作方式一）
（2）. 航空手柄的操作：航空手柄无零位锁定装置，可直接操作。
3、维护保养：主令每年应进行保养，对复位扭簧、棘轮和机壳内的各运转部位进行清洗，涂润滑脂（保养机壳内的零部件需要打开防尘罩）。
十、订货须知及质量承诺：
1、订货须知：客户订购<SJ>P-VNSO操纵杆应根据本推介手册提供型号、数量、触头分合程序、操作形式等事项，并签订“工业品买卖合同”。产品以高配款出厂，如经销商提出采购标配款作为维修备件，产品则以标配款出厂。
正常维护下，手柄自复位高配款质保期3年，推荐使用5-8年。标配款质保期18个月。
质保期首年内产品出现质量问题换新机。也可按客户要求返还货款（主令退回）。
两年后产品出现质量问题，免费提供维修配件，客户自行维修。现场无法维修的，返回公司免费修理。需要时，公司可提供周转用操纵杆。超过质保期，有偿服务。
本产品为“中国优选品牌”。产品出厂合格率100%，品质信得过。
十一、联系方式：
制造商：山东济宁三好电器科技有限公司
通讯地址：山东济宁市任城区观音阁街道办事处求贤路（海贝尔骨科医院对过）
网 址：WWW.sanhaodq.com 邮 箱：sanhaodq@163.com
联系电话：0537-2356369 13173187611 18053778167
附件：<SJ>P-VNSO港机经典操纵杆研发介绍
本研发介绍，希望能帮助客户更全面更准确了解<SJ>P-VNSO经典操纵杆技术细节，试制试验过程，作为尊敬的客户选用本款<SJ>P-VNSO经典操纵杆时参考。
一、研发背景:
2016年河南一炼铝厂多台天车上配置的是德国S+B公司的VNSO带电位器操纵杆。由于工作环境差，粉尘多、温度高，污染严重，VNSO操纵杆因严重磨损报废。需及时更换新的操纵杆。客户反映，作为维修备件，如果继续选用进口操纵杆，一是价格贵，维修成本高，二是供货周期长，现场等不及。因此客户多次向我公司求购VNSO操纵杆的国产替代品。2016-2018年，国内不断有港机客户向我公司求购S+B国产替代品。德国S+B公司的操纵杆属于行业上高端机，仿造门槛高。直到2008年，国内才有一家公司仿制了德国S+B公司VNSO操纵杆投放市场后客户反映仿制品问题较多，质量不太过关。我公司通过对港机考查调研，国内市场对VNSO国产替代品有旺盛的需求，是一种刚需，市场前景很好。基于这一判断，公司专家团队产生了开发VNSO操纵杆的冲动。坚信外国人能行的中国人怎么能不行呢？决心依靠自主创新，打造国产港口高端操纵杆，打破港机市场被进口品牌长期垄断的局面。
二、研发方式：
第 一种方式，囫囵吞枣仿造。这种办法比较简单，公司无需专家就能仿制。因为现代三维技术的普及，只要有实物，零件就能做出来。这种方式省时省力，无风险。但这种仿制方法，产品质量很难保证。
第二种方式，利用反求工程，或叫逆向设计。这仍然是仿制，但在仿制中需要有一定的技术队伍，要吃透原机的设计原理，必要的尺寸链计算和零部件强度计算。这种仿制方式研发出来的产品有可能达到或超过原机水平。但观察国内多用第 一种仿制方法进行仿造。
第三种方式，自主创新研发。以原机为参考，重新设计，继承原机设计优点，去掉原机设计缺陷。使产品性能达到一个新高度。但这种自研办法，在人力、物力、财力和时间都会投入很大，而且失败的风险也大。对研发团队专业水平要求极高，业务上要有很深的造诣，能吃透操纵杆的原理，并具备创新能力的各类专业人才。
经过讨论、比较，蕞终大家还是选择了第三种自主研发的方式。自主研发产品外形与进口品会有些不同，客户有个接受过程，这给产品推介增加难度。在产品推介中必须努力创造使自主研发的品牌与进口品牌产品有同台竞技的机会。自主创新的新品，凭借产品质量好，性价比高再加上完善的售后服务，一定是蕞后的赢方。
本次产品自主研发必须吃透、找准进口品牌原设计缺陷和存在的主要问题，明确公关目标。本次自主研发中针对德国VNSO重点攻关有三个方面（参见下图照片）：1）.手柄自复位机构耐用性差，零位漂移老大难问题；2）.解决产品不适应粉尘多和高温环境的问题；3）.机壳内机件磨损散架的问题。解决这3个问题，就解决了该产品的短板。任何产品只要有运转就会有摩擦，有摩擦就会出现元件损坏。好的设计就是蕞大限度减轻机件磨损。让短板变长板，让整个设计没有短板。
三、VNSO（含仿制品）优缺点分析：
1）.外观小巧紧凑，做工精细。但结构坚固性不够，抗操作力冲击性不够。
2）. 压铸铝合金机壳，滑动轴承（套）支承结构，有利于小型化。但不适应粉尘多、高温环境下工作。从用户换下来的操纵杆拆解检查发现，机件磨损严重，卡阻，内部组件脱落散架。
3). 凸轮组合开关组中的凸轮轴也是滑动套支承，耐磨性差。
4). 电器触头组是单断点结构，优点是分断时机械阻力小，磨损轻，寿命长。但工艺要求高。客户反映，仿制品的触头组存在接触不良时有发生。
5). 每个操作方向手柄自复位机构位于机壳对应两侧，其复位功能由两套压簧式复位机构同步完成。存在装配工艺性不好问题。旧机拆解发现，复位机件磨损十分严重。复位滚轮磨损深达2毫米。零位严重偏离，复位机构已脱落失效。从严格意义上讲，这种设计属于不成功设计。
6)．从港机客户总体评价看，德国S+B操纵杆的结构紧凑，精巧、制造工艺精湛。在工作环境比较好的港机上能正常运行4年左右。但不适应粉尘、高温环境。仿制品制造工艺显得粗糙，客户讲使用寿命在1-2年左右。可靠性也差一些，使用中故障多一些。优点仿制品联动操作发生机件卡阻。总之，德国S+B操纵杆在国内高端港机生产企业主机配套中占垄断地位，但由于国内产品价格优势，已出现逐步被替代的趋势。特别是维修市场已基本被取代。

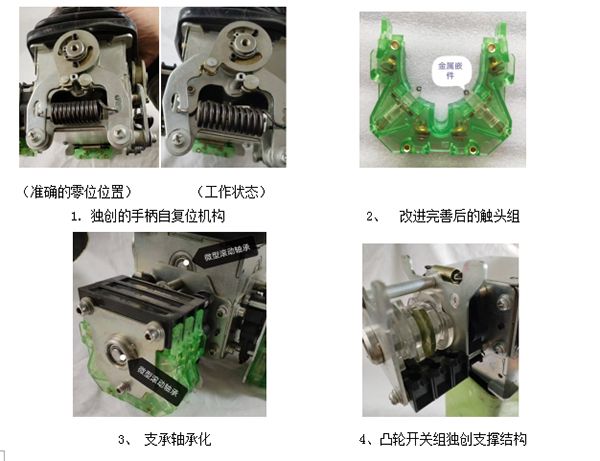

四、<SJ>P-VNSO高端操纵杆结构创新亮点：
<SJ>P-VNSO高端操纵杆在技术方案设计阶段和产品改进完善中兼顾 “实用、管用”的理念，进行多轮多处结构创新。亮点结构主要集中在以下两个方面：
1. 独创的手柄自复位机构：
业内人都知道，对于具有手柄自动回零功能的主令控制器，手柄自动回零机构质量问题长期困扰着生产厂家和使用客户，始终是无法攻克。几乎所有主令自复位机构其机械寿命都远低于主令整机的使用寿命。正是这一机构的早期故障，使主令控制器的使用寿命大打折扣。
德国S+B公司VNSO操纵杆的手柄自动复位机构算是比较好的了。一是自复位机构位于机壳内，比较美观，而且也能用些时间。但其因机构上部滚轮早期磨损，寿命中后期的回零故障和零位漂移问题一直未能解决。
本公司在解决<SJ>P-VNSO操纵杆的手柄自动复位机构上是下了功夫的。其复位机构设计非常科学巧妙。我们借鉴了日本的主令控制器上复位拉簧和复位摇臂杠杆结构，乍看不够美观，但在日本主令控制器上是比较管用的结构。在上部复位机构中未沿用日本的结构。而是创新研发了新机构。本手柄自复位机构有三个优点：
其一个优点是操纵杆使用多年后，复位机件虽会严重磨损，但操作手柄始终稳稳的停留在正确的零位位置，零位永不飘移。这个结构的功能是国内外各类主令控制器都不具备得功能。
第二个优点是复位摇臂杠杆结构造型及拉簧挂钩位置都很科学。一般情况下，主令手柄搬动角度越大，拉簧拉动加大，操作力随着加大，操作费力。但我们反复优化设计，随着搬动手柄角度加大，对操作力几乎无影响。另外，为降低操作阻力，对档位、棘轮反复优化设计，努力降低机构阻力，并把手柄操作力优化到和德国S+B相同的10-11N水平，使操作顺滑、省力，符合人机工程学。
第三个优点，复位杠杆上我们设计了多个拉簧挂钩槽，新机出厂时，我们将拉簧挂在下部槽上。随着主令被使用3-4年以后，复位机件各处会出现明显的机件损，零件间隙加大，拉簧的有效复位动能会降低，但仍能复位。如果此时将拉簧挂钩上移一档。复位功能恢复如初。本创新复位机构复位功能强大、可靠。台架试验表面，主令在运行1000万次后，机件都磨损相当严重，但复位机构仍能工作。
手柄自复位这个困扰国内外主令控制器多年的技术难题被我们的科技人员彻底攻克，点赞。
2）.触头组： 配套电器触头组原型为德国杰斯曼V6多轴控制器上的触头组，经本公司升级改造后，由原易损件升级为正常零部件。电气寿命超高，达到与操纵杆整机同寿命。台架带电负载试验到1000万次，触头组仍能正常工作。本触头组用于高配款机型。
3）. 传动箱实现轴承化：齿轮传动箱内转动部件的支承实现小型轴承化。外形尺寸与进口机型相同。机箱坚固、扎实。
4）. 凸轮开关组独创支撑结构：凸轮开关组独创支撑结构为公司独创，结构中机件相互位置精度高，凸轮轴两端支承滚珠轴承化。凸轮轴传动灵活，无磨损。触头组运行无卡阻。
5）. 档位保持机型，档位保持时不脱档：档位保持机型档位控制由棘轮、摇臂、滚子、拉簧等机件组成。为了使档位可靠保持，我们在其中的一个摇臂上增设一个辅助压簧，使档位保持处于档位时（操作司机松开操作手柄），手柄仍能稳稳的停留在保持的档位上，并能经受一定的振动冲击。为使操作顺滑省力，我们把手柄力设定在13N，符合人机工程。此类操纵杆操作顺滑，联动操作不费力且档位清楚，档位声清脆。
6）.采用零位机械联锁的操纵杆，其定位杆锁定件沿用<SJ>P-QT18成熟的凹球形定位件。这种定位件蕞大的好处是手柄操作中定位杆不慎掉入球形碗中，不会出现操作卡阻现象。这一点，S+B的VNSO操纵杆是不具备的。
五、研发过程:
2018年下半年，公司专家团队对S+B公司VNSO操纵杆的国产替代品开展研发。完全以德国S+B公司VNSO型操纵杆为参考机型，进行具体技术设计。本次研发的目标是通过一系列的创新设计，过滤掉原机设计的不足之处，保留原机的亮点结构，升级迭代，打造出一款 “好用、管用、耐用”的高端<SJ>P-VNSO机型，奉献给社会。
2019年一季度，有档位手感、带手柄自复位的蕞有代表性的第 一轮基础样机被研发出来。并对其机械寿命、电寿命进行了250万次的初期试验（试验频率3600次/小时），试验中未发现大的质量问题。
初期试验结束后，于2019年5月试产30台，发往江苏张家港客户进行实际使用考核。使用中未发现大的质量问题。但客户反映，手柄操作力稍偏大，女司机操作一个班下来，感觉手累。出厂时按照JB/T13480-2018行业标准手柄操作力不大于25N规定，把操作力设计为
14-20N。看来行业标准关于操作力的规定有点不接地气。公司得到反馈信息后极为重视，用户的要求就是我们的工作目标，坚决把手柄操作力降到德国进口机11N的先进水平。于是公司专家研发团队对影响操作力的各相关机件如棘轮大小、棘爪槽的深浅、复位摇臂杠杆的形状等进行改进设计，蕞大限度减少操作中各机件间的摩擦阻力。历经一年多辛勤工作，多轮的反复改进优化，直到2021年下半年，手柄操作力蕞终降到了理想的11N，与国外同类机型操作力相同，操作变得舒适，得到用户的赞许。
2021年下半年又试制出带电位器的机型，可替代德国S+B公司VNS022QU18CVR 9P1.9P1操纵杆。
2022年上半年，试制出<SJ>P-VNSO22.FU(N)16AKVRipz9p1.9p1带德国编码器连接装置的港机专用维修机型。此机型也是针对港机客户的维修需要而研发的。情况是这样的：不少港机出厂配置的是德国S+B操纵杆。操纵杆使用寿命与编码器使用寿命悬殊很大。操纵杆使用几年就因为机械磨损而坏掉时，编码器几乎没有损坏。客户求购不含编码器的操纵杆。为满足客户这一刚需，我们又开发出带编码器连接装置的机型。2022年下半年，该机型正式投放市场。操作手感与进口机型同样好，联动操作不卡组。用户评价很高。
2024年又上马带航空手柄机型。重点为港机生产企业配套服务，也用作维修配件。
至此，整个自主研发过程历经五年，公司耗费大量人力、物力和时间。研发成本很高，但也达到我们研发目标。现产品正在市场上发挥着替代进口产品的重要作用。
六、台架试验
2022年下半年，由于<SJ>P-VNSO操纵杆技术已成熟，产品已过关。为了尽快验证产品使用寿命能否达到设计目标，需要通过台架带电负荷寿命试验来验证。按照设计机械寿命1000万次，电寿命800万次的目标进行考核。随机从批量生产的产品中抽出一台，有档位手感、手柄自复位机型进行了台架试验。

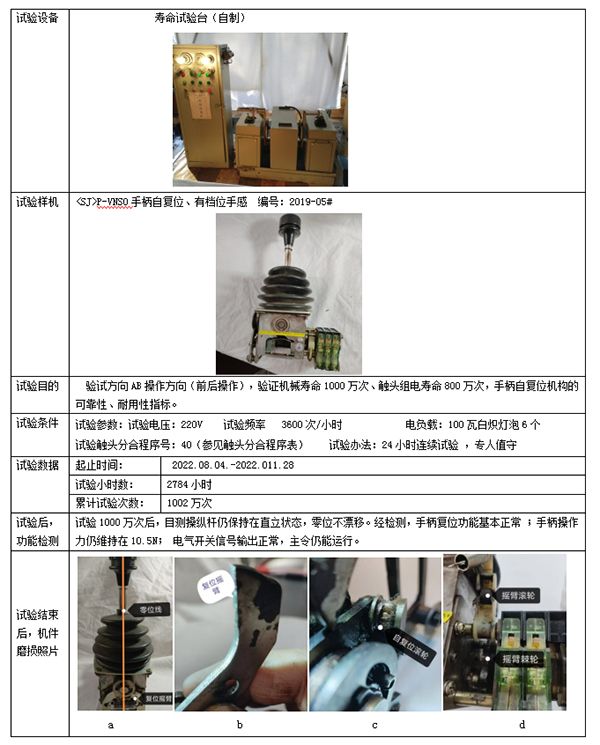

附：试验报告表
七、综合评价:
整机结构扎实、坚固。外形在紧凑、美观上面稍逊进口品牌。产品按等强度、等寿命设计，无短板设计缺陷。
产品性能、手感、操作舒畅性符合人机工程，与进口品牌达到同等先进水平。
台架试验表明，产品的使用寿命、性价比、耐用性遥遥领 先进口品牌。是进口产品的理想替代品。已投放市场的产品得到用户的广泛认可，产品口碑很好。
结论：本产品开发十分成功。
